План урока производственного обучения

Страница 4

Маховик служит для уменьшения неравномерности вращения коленчатого вала, накопления энергии во время рабочего хода поршня,необходимой для вращения вала в течение подготовительных тактов, и вывода деталей КШМ из МВТ и НВТ.

В многоцилиндровых двигателях маховик является, в основном, накопителем кинетической энергии, необходимой для пуска двигателя и обеспечения плавного трогания автомобиля с места.

Маховики отливают из чугуна в виде диска с массивным ободом и проводят его динамическую балансировку в сборе с коленчатым валом.

Механизм газораспределения.

Механизм газораспределения служит для своевременного открытия и закрытия впускных и выпускных клапанов двигателя, обеспечивая качественное наполнение цилиндров двигателя свежим зарядом, их очистку ототработавших газов и герметизацию цилиндров при сжатии и рабочем ходе поршня.

Клапанные механизмы газораспределения разделяют:

• по месту установки клапанов— верхнее расположение клапанов в головке блока цилиндров и нижнее — в блоке цилиндров;

• по месту установки распределительного вала — верхнее и нижнее;

• по виду привода распределительного вала— зубчатый(шестеренчатый), цепной и ременный.

Механизм газораспределения включает в себя привод,распределительный вал, толкатели, штанги, коромысла и клапанный механизм.

Клапанный механизм состоит из клапанов, направляющих втулок, седел,клапанов, возвратных пружин с нижней и верхней опорными тарелками, сухарей, механизмов поворота клапана.

Распределительный вал предназначен для своевременного открытия клапанов. Также он осуществляет привод (в карбюраторных двигателях) топливного насоса, масляного насоса, прерывателя тока низкого напряжения и датчика ограничителя максимальной частоты вращения коленчатого вала.

Распределительный вал имеет: коренные (опорные) шейки; кулачки,расположение которых на валу обусловлено числом клапанов на цилиндр и последовательностью их открытия в зависимости от порядка работы двигателя, схемы привода, фазы газораспределения; зубчатое колесо привода прерывателя-распределителя и масляного насоса; эксцентрик привода топливного насоса. На переднем конце вала имеется шейка со шпоночным пазом под зубчатое колесо и резьбой для ее крепления.

Толкатели передают усилия от кулачков распределительного вала к штангам или непосредственно к клапанам и воспринимают возникающие при этом боковые усилия. Толкатели изготовляются в виде круглых стержней или стаканов, совершающих осевое возвратно-поступательное движение, а также в виде рычагов, совершающих качательные движения вокруг своей оси.

Штанга передает усилие от толкателя к коромыслу и должна обладать определенной продольной жесткостью.

Коромысло представляет собой разноплечий рычаг таврового или двутаврового сечения, что повышает его жесткость. Оно передает усилия от штанги к клапану. Коромысла отливают из чугуна или стали методом точного литья.

Клапаны предназначены для герметизации цилиндра при тактах сжатия и рабочего хода и соединения его с трубопроводами впускной или выпускной системы при тактах впуска или выпуска в процессе газообмена.

Клапан состоит из головки (или тарелки) и стержня. Различают клапаны с плоской, выпуклой и тюльпанообразной головками.

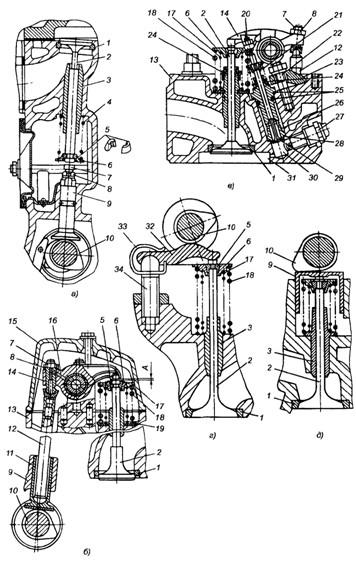

Механизм газораспределения

а — с нижним расположением клапанов и распределительного вала; б — с верхним расположением клапанов и нижним расположением распределительного вала; в — привод клапанов двигателя автомобиля ГАЗ-3102 «Волга»; г и д — с верхним расположением клапанов и распределительного вала автомобилей марки «ВАЗ»;
